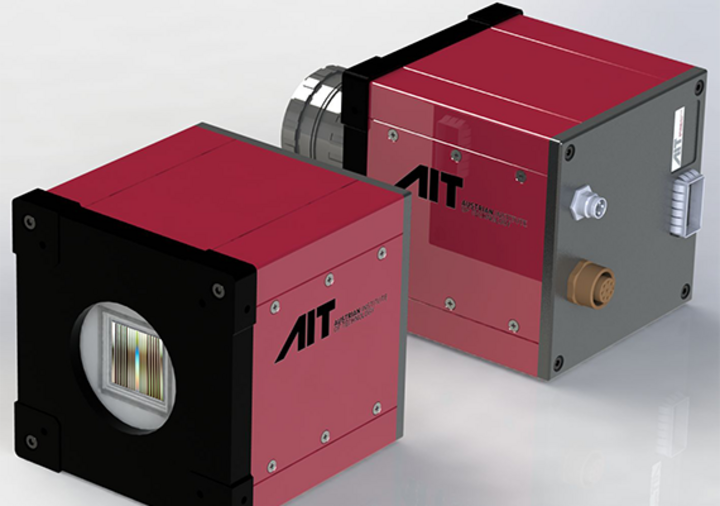

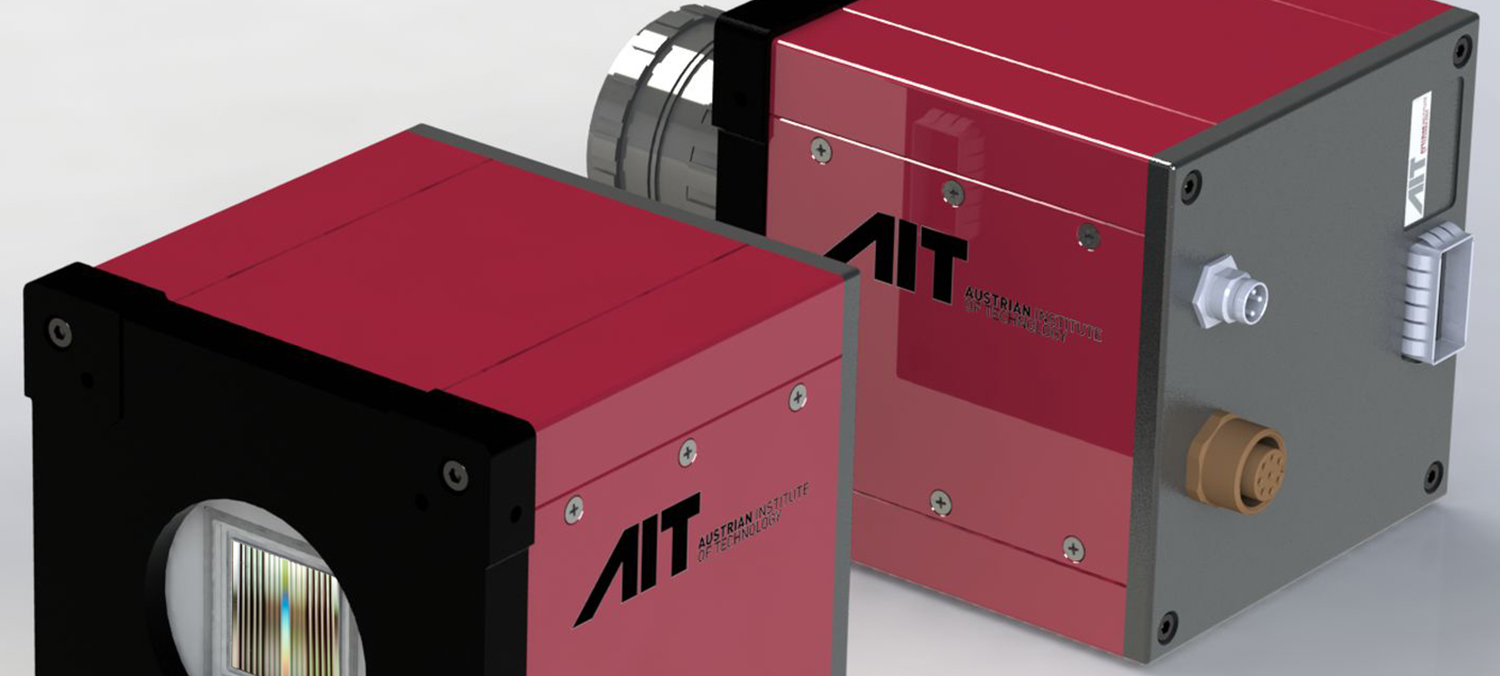

xposure - 600 kHz Multi-Zeilenscan-CMOS Kamera für Inline Inspektionen

Die xposure Kamera ist speziell für die Hochgeschwindigkeits-Inline-Qualitätsprüfung konzipiert. Mit insgesamt 60 Zeilen ist die xposure Kamera viel mehr als nur eine Hochgeschwindigkeits-Linescan-Kamera. Jede der 60 Zeilen kann einzeln ausgelesen werden, wobei eine einzelne Zeile (monochrom) mit 600kHz und drei Zeilen (RGB) mit 200kHz erfasst werden. Alle 60 Zeilen können mit Bildfrequenzen von bis zu 10kHz aufgenommen werden.

Die xposure ist durch ihren Sensor multi-linescan-fähig und kann daher für vielseitige Inline-3D-Oberflächenanalysen eingesetzt werden. Noch leistungsfähigere Anwendungen können durch zusätzliche Bildverarbeitungsverfahren (computational imaging) erreicht werden - wie z.B.  Korrektur optischer Aberrationen, Rauschunterdrückung, adaptive Zeitverzögerungsintegration (TDI) und die Erweiterung des Dynamikbereichs durch Mehrfachbelichtung. Die xposure Kamera macht neue, eingebettete Netzwerke aus smarten Hochleistungskameras möglich.

  • Zeilenabtastmodus mit bis zu 600kHz
  • Flächenabtastmodus für einfache mechanische Justierung
  • 40 GigE Vision Ethernet Standard (QSFP mit 4 x 10 GBit/s Ethernet)
  • großer High-End-FPGA (Altera Arria 10 SOC mit Linux OS) ermöglicht anpassbare Vorverarbeitung, Protokolle oder Schnittstellen
  • Kaskadierung von Kameras zu einem Netzwerk von Kameras
  • Kaskadierung von Trigger- und Sync-Signalen (1 Kamera kann als Master fungieren)
  • sehr kompakt durch Verwendung neuester FlexPrint-Technologien mit 10 GHz, dadurch flexible Montage und flexible Kameragehäuse möglich
  • Kundenspezifische IO-Boards im Inneren der Kamera bei gleichen Abmessungen möglich (e. z. B. CameraLink (mini), Maschinenzwischenflächen, LED-Beleuchtungssteuerung)
